风机盘管安装图解—风机盘管该如何安装

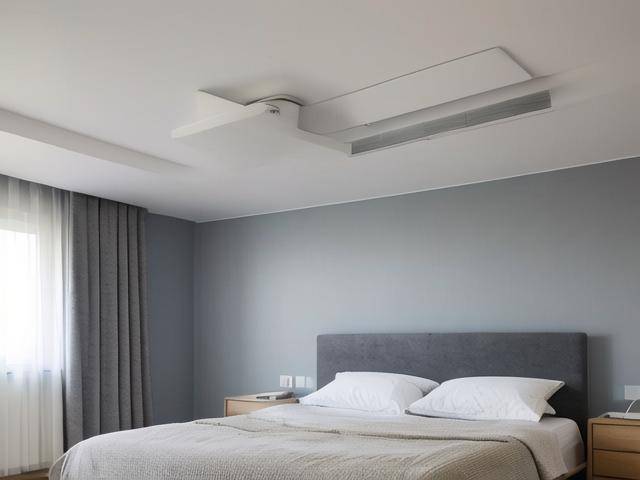

1、（1）安装位置的选择 风机盘管的安装位置应根据居室的装潢风格以不影响美观为原则，将风机盘管安装在比较隐蔽的地方。卧式暗装风机盘管安装如图6-6所示。
2、机组吊装 卧式机组进行吊装，建议采用直径6-8MM全螺纹螺杆配合平垫圈、弹簧垫圈和螺母进行固定，吊装机组时应确保水盘坡向排水管5°以上，以利于冷凝水外流。机组安装 机组安装时，水管和机组的连接建议采用挠性接管和生胶带密封。管道连接时不可用力过猛，避免用力过猛，导致管道扭裂漏水。
3、首先，打开风机盘管的接线盒，你会看到四根线：其中黄色代表零线，是电路中的重要参考点。另外三根线，红色、蓝色和黑色，它们分别对应高速、中速和低速风量控制，即红色接高速风量线，蓝色接中速风量线，黑色接低速风量线。
风机盘管怎么安装
1、根据使用场所和需求选择合适的风机盘管类型，如卧式暗装、立式明装等。安装前进行机组外观检查，确保无损坏或变形。进行三速运转和水压试验，验证机组性能。安装位置与固定 风机盘管通常安装在空调房间的吊顶内，吊顶应留有活动检查口，便于整体拆卸和维修。使用独立的支、吊架固定风机盘管，并确保其便于拆卸和维修。
2、确定安装位置：根据房间布局和设计要求，确定风机盘管的安装位置。通常，风机盘管应安装在吊顶内，确保进出风口的位置合理，避免影响室内美观和使用效果。准备安装材料：准备好所需的安装材料，如吊架、螺栓、螺母、密封垫片等。确保所有材料质量可靠，符合安装要求。
3、卧式暗装机组的回风有两种方式：一种是在顶棚上设百叶或其他形式回风口和风口过滤器，用风管接到机组的回风箱上；另一种是不设风管，室内空气进入顶棚，再被置于顶棚上的机组吸入。选用风机盘管时应注意房间对噪声控制的要求。
4、安装风机盘管的步骤包括：施工准备、电机检查试转、表冷器检查、打气试压、吊架安装、风机盘管安装、连结配管。安装时需注意：风口表面应横平竖直，紧贴墙面或装饰面板；出风口应设于人员活动区，进排风口不应有障碍物，避免形成短路。
5、风机盘管的安装步骤主要包括以下几点：确定安装尺寸：测量风机盘管的宽度、厚度、吊装孔间距等，根据测量数据在安装位置划线，确定吊杆安装位置。安装吊杆：在划线位置钻孔，安装膨胀螺栓，然后固定吊杆。吊装风机盘管：将风机盘管置于安装位置，穿入吊杆，并用固定螺母和垫片进行紧固。
卧室暗装风机盘管接线方法
首先，两根220V的电线，火线和零线，直接进入温控面板；地线连接风机盘管刀，零线连接风机盘管和电动阀的端子；高温控板的中低速线连接到风机盘管机组的相应端子上；温控盘的一个开阀线（常闭阀）与阀门连接，阀门的另一个端子接零位。电路的接线已经完成。
风机盘管线的电源连接通常有两种方式：一种是单独给风机盘管配电源，另一种是通过开关或插座来控制配电箱中的总电源开关。如果是单独配电源，需要在电箱中独立建立一个电路，使用专门的电线进行连接。如果是通过开关或插座控制总电源开关，则应使用插座和开关来控制。
控制电源：通过开关或插座控制总电源时，应使用相应设备进行控制。地线连接：地线连接至关重要，需保持良好接触，并接在可靠的接地线上，以避免电气干扰和安全隐患。风机盘管的安装方法：选择安装方式：根据房间的具体情况选择明装或暗装方式。明装：直接放在室内，需选择外观颜色与房间色调相协调的机组。
风机盘管接线方法： 线的分类与连接：风机盘管线分为火线、零线和地线。火线接开关、插座或断路器；零线接插座或接地线；地线连接到可靠的接地线上。 电源连接方式：可选择单独给风机盘管配电源，或在开关或插座处控制配电箱中的总电源开关。单独配电源需在电箱中建立独立电路，使用专门电线连接。
首先，将两根220伏的电线接入温度控制面板，其中一根带电的电线和零线直接连接，接地线则与风机线圈相连。其次，零线与风机线圈以及电动阀的端子相连接。接着，将温控板上的高、中、低三速线接入风机盘管相应的端子。
